技术参数

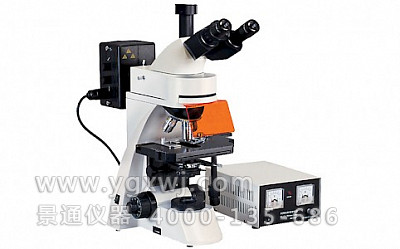

XS-44C科研级三目倒置荧光显微镜技术参数

一、显微镜参数:

序号名称技术参数
01目镜大视野WF10X(Φ20mm)、对中望远镜
02长距平场物镜平场物镜:PLL 10X/0.25、25X/0.40、40X/0.60(弹簧)
相衬物镜 :PLL 10X/0.25 PHP2、25X/0.40 PHP2、40X/0.60 PHP2(弹簧)
03总放大倍数100X-400X
04观察头三目,铰链式30°倾斜
05转换器五孔(内向式滚珠内定位)
06落射荧光照明系统汞灯100W/DC ,荧光滤色片组: 紫外(UV)330nm~400nm、紫(V) 395nm~415nm、 蓝(B)420nm~485nm、绿(G) 460nm~550nm
07粗微调调焦范围粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm
08载物台机械式载物台,可拆卸,尺寸: 208mmX224mm,移动范围:79mmX112mm
09培养皿托板适合放置Φ68mm或77mmX29mm培养器皿
适合放置82mmX57mm培养器皿
适合放置128mmX85mm的96孔培养器皿
10光瞳距离53-75mm
11滤色片蓝、绿、磨砂
12聚光镜转轴式相衬聚光镜,工作距离50mm
13透射照明6V30W卤素灯,亮度可调
14仪器重量净重15.0公斤   毛重17.0公斤
15仪器尺寸仪器尺寸29X63X58(cm) 包装尺寸36X55X65(cm)

二、目镜参数:

型号
T ype
放大倍率
Magnification
视场直径(mm)
F.O.V
外径(mm)
Tube diameter
WF10X/2010XΦ20Φ30

三、物镜参数:

放大倍率 Magnification数值孔径 N.A分辨率 R(μm)工作距离WD(mm)共轭距离Conjugate(mm)齐焦距离Parfocus(mm)盖玻片厚度CoverGlass(mm)
10X PHP20.251.108.80195451.2
25X PHP20.400.704.78195451.2
40X PHP20.600.423.32195451.2
10X0.251.108.80195451.2
25X0.400.704.78195451.2
40X0.600.423.32195451.2
