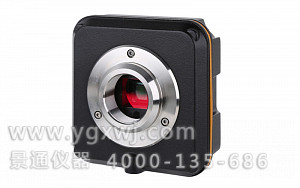

MD26高速率和高品质显微镜摄像头
MD26高速率和高品质显微镜摄像头

MD26高速率和高品质显微镜摄像头

工程师支持
品牌
MicroDemo
产品编号
1318
产品型号
MD26高速率和高品质显微镜摄像头
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通荧光显微网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证MD26高速率和高品质显微镜摄像头 提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

高速率、色彩还原真实、自动白平衡、像质清晰、操作简易灵活的专业VGA模拟摄像头MD26,它是一款不同于普通的USB、1394、网络接口的摄像仪,可以支持三种输出模式,可直接联显微镜、电脑及显示器 ,不需要电脑主机的参与,即可完成在显示器上显示视频图像的高端VGA数码摄像仪。实时预览的最大分辨率为1600 x 1200像素,动态显示的帧率可达15fps。能支持比其小的分辨率,预览速度更快,可以支持模拟信号和数字信号同时输出。硬件采用了低噪声、高动态范围的传感器,保证了视觉的完美品质。

MD26操作界面介绍:

①开关ON/OFF:
开机功能,接通电源直接开机,LED灯亮,开机
关机功能,拔电源关机, LED灯熄灭
②电源插座DC 5V:直流5伏电源接口
③视频接口VIDEO OUT:电脑标准VGA视频接口
④USB接口:开机后插入USB线即可从电脑端口看到图像
⑤菜单五向键操作区:
Menu UP DOWN LEFT LEFT

MD26操作提示:

按键操作说明

在未进入菜单之前,五个按键作为快捷键使用。UP按键为放大功能,DOWN按键为缩小功能。LEFT按键为自动曝光(AE)功能,RIGHT按键为自动白平衡(AWB)功能键使用。MENU按键作为进入菜单功能。

菜单操作说明

进入主菜单后,移动上下按键可以移动选择项,当确定选中某项功能后,操作左右按键进入功能操作。

显示设置

对比度:图像的对比度值
亮度:图像的亮度值
锐度:图像的锐度值
饱和度:图像的饱和度值
分辨率:输出图像的分辨率,支持1280*1024、1024*768(出厂设定)、1366*768和1280*720四种分辨率。左右选择要输出的分辨率,按Menu键进入图1-3界面:选择保存,长按Menu键近5秒显示"…ok"表示成功切换分辨率,否则不成功。返回则表示不保存并恢复到之前的分辨率。(注意:如果当前分辨率与所选择的分辨率一样,则不进入图1-3选择界面。图像冻结时,切换分辨率会恢复到动态图像!,切换分辨率也会删除已保存的图片)
返回:按Menu键或者左右按键确认退出

相机设置:

语言:菜单语言,支持英语和简体中文(默认语言为英语)
频闪:光源频率适应,用于消除工频闪烁。支持50赫兹和60赫兹两种频率。
曝光:自动曝光开关,当自动曝光为"键控"时,曝光一次完成后不再曝光,为"自动"时处于自动曝光状态(注:如果快捷键选择"自动曝光"也改变这里菜单的状态为"自动")。
默认设置:按Menu键或者左右键进,上下选择菜单,左右键或者Menu键确定是否恢复为出厂默认,各项参数和功能恢复到出厂默认设置(输出的分辨率不恢复为XGA),并恢复到动态图像。
返回:按Menu键或者左右按键确认退出

色彩设置:

图像:有彩色模式,单色模式,以及负片模式
红增益:相机的红色增益,默认为50,50的增益比例为1;
绿增益:相机的绿色增益,默认为50,50的增益比例为1;
蓝增益:相机的蓝色增益,默认为50,50的增益比例为1;
白平衡:键控为白平衡一次,自动则一直处于白平衡状态,白平衡下颜色增益均回到单倍状态(注:如果快捷键选择"自动白平衡"也改变这里菜单的状态为"自动")
返回:按Menu键或者左右按键确认退出

线标设置:

线: 坐标线选择,共有六条(注:十字光标开启后,只有四条)
线标: 线标可以改变线条的横、竖状态,默认值为横。
线开关:开启关闭当前选择的坐标线
线颜色:设置坐标线的颜色以及十字光标的颜色
线大小:选择当前线的大小
线位置:通过左右按键可以移动位置,有掉电保存,下次开机可不用重设。
返回:按Menu键或者左右按键确认退出

功能设置:

冻结: 冻结图像
对比: 图像的左、右对比
镜像: 图像左右镜像
倒转: 图像上下倒转
降噪: 降低图像噪声
返回:按Menu键或者左右按键确认退出。
如果为CVBS下:只有冻结、镜像、倒转功能

十字设置:

十字开关:开启或关闭十字光标
十字颜色:选择光标及线条的颜色
返 回:按Menu键或者左右按键确认退出

景通荧光显微网友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证MD26高速率和高品质显微镜摄像头 提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

项目详细参数/型号
型号MD26
相机类型CMOS 彩色数字摄像头
传感器类型MT9D111 (镁光)
传感器尺寸1/3.2``(4.73mm X 3.52mm)
有效像素1600H X 1200V
扫描方式逐行扫描
光谱响应400nm~700nm
信噪比41dB
滤光片红外阻挡片
数据接口USB2.0 480Mb/s, VGA  ,CVBS
快门类型电子快门
灵敏度1.0V/lux—sec(550nm)
像素点尺寸2.8um x 2.8um
A/D转换10bit
帧率数据接口图像大小输出速度
USB1600*120015fps
1280*10248 fps
1024*76815 fps
1280*72030 fps
800*60015 fps
640*48030 fps
USB
VGA
1024x768(XGA)15fps
1280X800(WXGA)
1280X1024(SXGA)
1280x720(720P)
CVBS720 x 57625fps
曝光模式自动曝光
白平衡模式自动白平衡
工作温度-30°C to +70°C
控制饱和度,对比度,亮度
支持协议标准WDM、directshow
相机接口类型标准C接口
工作温度-30℃~70℃
电源(电流)DC 5V±5%   ≈200mA
支持系统Windows2000、XP、Vista、Windows7 32bit/64bit
应用领域工业品管、教学研究、材料分析、临床检验、机器视觉等
相机特性
  1. USB输出免驱动程序。
  2. 冻结图像功能
  3. 对比功能
  4. 测量功能
  5. 对比
  6. 降噪
  7. 镜像
  8. 180旋转
应用领域工业品管、教学研究、材料分析、临床检验、机器视觉等
