光纤线圈的视觉检测方案

光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，可作为光传导工具。在日常生活中，其使用是非常广泛的，可用于医学、装饰、汽车、船舶等方面，以显示元件为主。在通信和图像传输方面，高分子光导纤维的应用也日益增多，工业上主要用于光导向器、显示盘、标识、开关类照明调节、光学传感器等。

那么今天，维视图像就来分享一下关于某种光纤线圈的视觉检测方案。

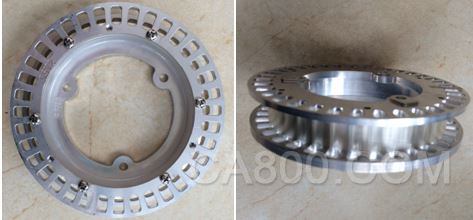

首先，我们来看看已经缠绕好的光纤线圈样品，如下图所示：

图1

从图中我们可以看到，这种光纤非常之细，其直径仅比发丝粗一点而已。今天我们要对其进行两部分的检测，分别是切面的检测和正面的检测。

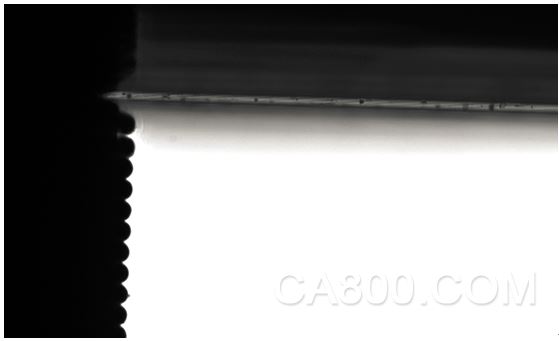

一、切面的检测：在线圈缠绕过程中，通过对线圈切面的图像采集，实时观测光纤在缠绕过程中是否有叠加或距离过远等情况的发生，如不符合要求，可进行人工或机械干预来做调整，以保证光纤线圈缠绕的精密准确。我们采集的图像如下：

图2

在此图像中，我们可以很清晰的看到线圈的切面情况，不仅能很清晰的分辨线圈的缠绕叠加或距离问题，对于边缘的情况也一目了然，有利于实时的判断和调整。

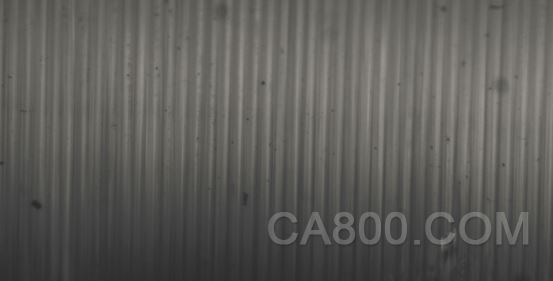

二、正面的检测：在发现切面情况异常之后，通过正面图像的实时画面进行调整，同时对光纤线圈的整体情况做基本的检测。我们采集的图像如下：

图3

在此图像中，我们可以更直观的看到光纤的排列情况，不仅有利于实时的干预调整，也能对切面漏检的情况进行补检。

对于以上两部分的检测，我们选用的相机和镜头为一种方案，其差别仅在于光源的不同和检测设备的位置摆放不同。方案中相机选取的是系列工业相机，其具有分辨率高、帧率高、线性度好等优点，可适用于各种工业现场的检测环境；镜头选用的是系列远心镜头，其倍率可选、物距适中，常被应用于细微物体的检测。

对于切面的检测，我们选用的是系列平行光源。对比普通背光源，远心平行光源可消除由于光源漫射所造成的边缘模糊等现象，可获得边缘清晰、锐利的图像，大大提高测量精度。特别适合于圆柱形、圆形物体的拍摄。这也是我们能得到如图这样高清晰图像的原因。

对于正面的检测，我们选用的是系列环形光源。其亮度可调、低温、均衡、无闪烁，无阴影，可广泛应用于工业显微、线路板照明、晶片及工件检测、视觉定位等系统中，且可搭配不同的检测方案使用，性价比极高，可大大降低方案成本。
