显微镜的聚光器

2016-07-13技术资料

显微镜的聚光器也叫集光器。位于标本下方的聚光器支架上。它主要由聚光镜和可变光阑组成。其中,聚光镜可分为明视场聚光镜(普通显微镜配置)和暗视场聚光镜。

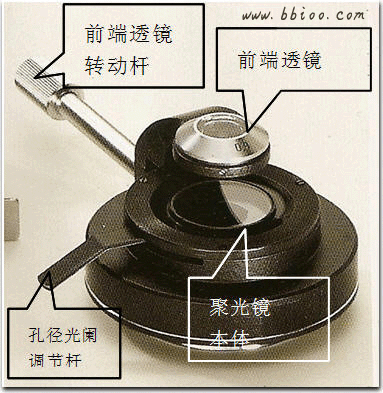

显微镜聚光镜 的图像结果

1、光镜的主要参数:数值孔径(NA )是聚光镜的主要参数,最大数值孔径一般是1.2—1.4,数值孔径有一定的可变范围,通常刻在上方透镜边框上的数字是代表最大的数值孔径,通过调节下部可变光阑的开放程度,可得到此数字以下的各种不同的数值孔径,以适应不同物镜的需要。有的聚光镜由几组透镜组成,最上面的一组透镜可以卸掉或移出光路,使聚光镜的数值孔径变小,以适应低倍物镜观察时的照明。

2、聚光镜的作用:聚光镜的作用相当于凸透镜,起会聚光线的作用,以增强标本的照明。一般地把聚光镜的聚光焦点设计在它上端透镜平面上方约1.25mm处。(聚光焦点正在所要观察的标本上,载玻片的厚度为1.1mm左右)

3、可变光阑:可变光阑也叫光圈,位于聚光镜的下方,由十几张金属薄片组成,中心部分形成圆孔。其作用是调节光强度和使聚光镜的数值孔径与物镜的数值孔径相适应。可变光阑开得越大,数值孔径越大(观察完毕后,应将光圈调至最大)。
