LED颜色及亮度测试

一、原理

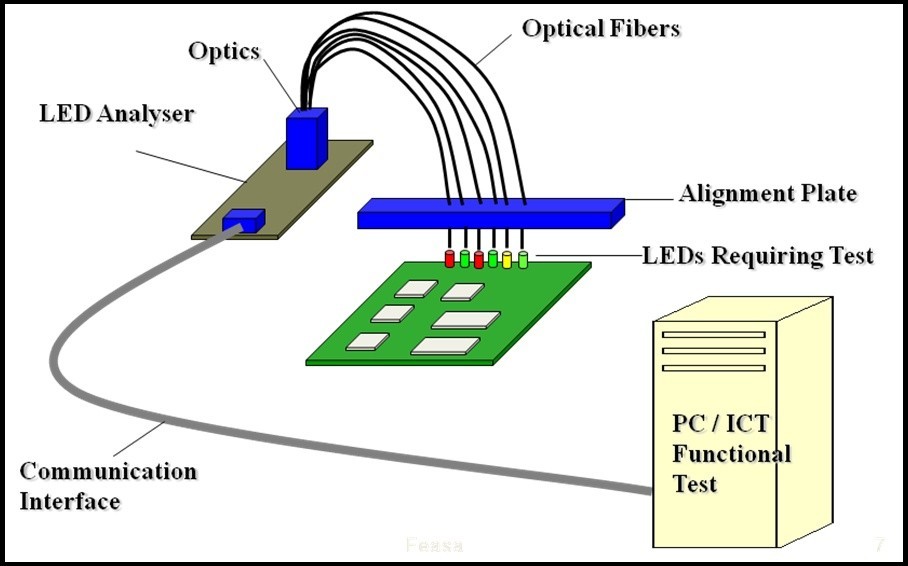

　　通过光纤采集LED光信号，经过光电信号转换，导入LED测试(分析)模块，分析数据通过各种数据接口导入电脑，并衔接于ICT在线测试和功能测试程序中，生成数据报告。

二、Feasa LED分析仪的使用

　　1、Feasa LED Analyser是一个测量系统，能够实现快速动测试LED的颜色和亮度。每个LED分析仪能同时测量多达20种不同的颜色和强度的光源。从光纤（POF）收集，进行测量和分析。该装置是专为LED和液晶显示器等设计的自动测试装置。

　　2、该分析结果可以读出通过并行接口，RS232串行接口或USB接口。读回所需信息的时间小于1.5秒，这使得它非常适合集成在自动测试设备（ATE）。对于超过20个LED应用多个LED分析仪可同时使用。

　　3、用于功能测试和ICT在线测试的应用程序。测试的应用范围从LED的显示器和移动电话，汽车照明的位置，在行业或电子元件生产线检查系统。也被人工视觉应用。

三、Feasa LED测试仪的优势

　　该系统的设计保证了良好的重复性和颜色的歧视。

　　高度准确地反映在不同的色彩空间LED色彩。

　　安装方便。

　　使用1mm的光纤（POF），可轻松地使用现成的工具。

　　非常适合用在小空间。

　　可以修改LED分析仪传感器的灵敏度。

　　闪光和PWM（脉宽调制），也可以进行测试。

　　串行RS232，ICT和USB接口。

　　LED分析仪使用的系统，可以测量和测试所有类型LED的颜色和亮度。

　　使用不同版本的测试，从2到20个频道，以适应任何类型的应用

四、Feasa Led 测试仪的应用

　　ICT在线测试
功能测试
　　LED颜色亮度
　　汽车仪表盘/刹车灯
　　室内外照明
　　手机显示屏
　　LED电视.
　　工业和医学仪器
　　建筑照明

五、参数
　　Optical
　　Red Peak Efficiency Wavelength 615 nm
　　Green Peak Efficiency Wavelength 540 nm
　　Blue Peak Efficiency Wavelength 465 nm
　　Total Operating Wavelength Range: 450 nm to 650 nm
　　Electrical
　　Supply Voltage 5.0 V
　　Supply Current 120 mA
　　Interface USB
　　RS232-C Compatible
　　Daisy Chain Feature
　　Output Data Format Intensity
　　Saturation*
　　Hue
　　RGB
　　x y
　　u v
　　* Saturation is the degree of whiteness emitted by a LED

　　Physical
　　Contained in Aluminium Enclosure
　　Dimensions 127mm x 57mm x 38mm
　　Fiber Length 0.6m

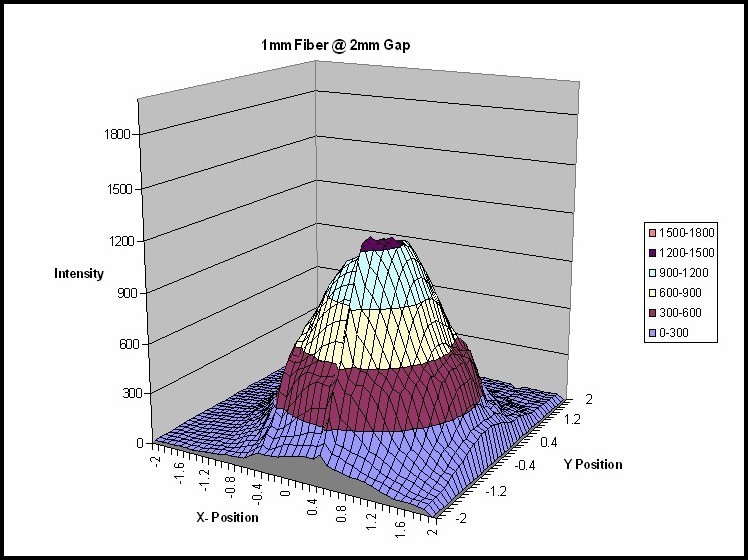

　　Fiber Diameter 1.0mm, including cladding
　　Number of Fibers 6, 10 or 20 Fibers
　　Minimum Bend Radius of Fiber 15mm
　　Operating Temperature Range 0°C to +50°C

　　Accuracy
　　White x = ± 0.0015, y = ± 0.0015
　　Red (615nm) ± 3nm
　　Green (540nm) ± 4nm
　　Blue (465nm) ± 3nm

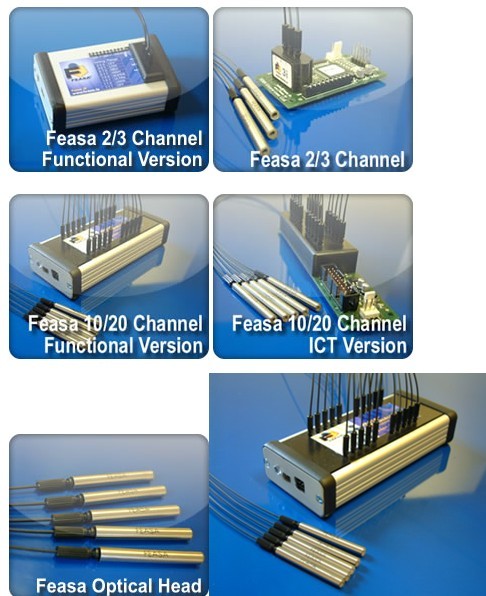

　　Feasa 20 Channel LED Analyser Part No.: Feasa 20-F (Test up to 20 LEDs)
　　Feasa 10 Channel LED Analyser Part No.: Feasa 10-F (Test up to 10 LEDs)
　　Feasa 6 Channel LED Analyser Part No.: Feasa 6-F (Test up to 6 LEDs)
　　Feasa Optical Head (Vertical Access) Part No.: OH-3
　　Feasa Optical Head (Side Access) Part No.: OH-4

　　All LED Analysers are supplied with Software, Optical Fibers, Receptacles,Cables and Fibercutter free of charge

六、总结

　　在目前LED测试大部分采用人工目测的情况下，Feasa LED测试仪可以充分发挥在LED组装的制程控制中的作用，在LED的PCBA生产过程中，有效地保证测试测精度，结合ICT在线测试和功能测试，不用增加测试工位，提高了效率，达到快速、全自动化，避免人为漏判。

　　Feasa LED测试仪是一个功能强大，高度精确，高重复性，适应性强，使用方便，快速，全自动化LED颜色和亮度测量传感器，广泛应用于PCB业界和测试设备。
